GM-S6200U INTEL I5-6200U主板

您當前位置: 首頁 > 產品中心 > X86主板

【產品簡介】

板載Intel Skylake-U I3-7100U處理器

支持1路VGA，1路eDP，1路LVDS顯示輸出

支持10個USB2.0，2個USB3.0，支持6 個RS232 COM

DC 9～36V寬壓輸入(推薦DC 12V)

廣泛應用于車載、智能交通、監控、電力設備、檢測設備等領域

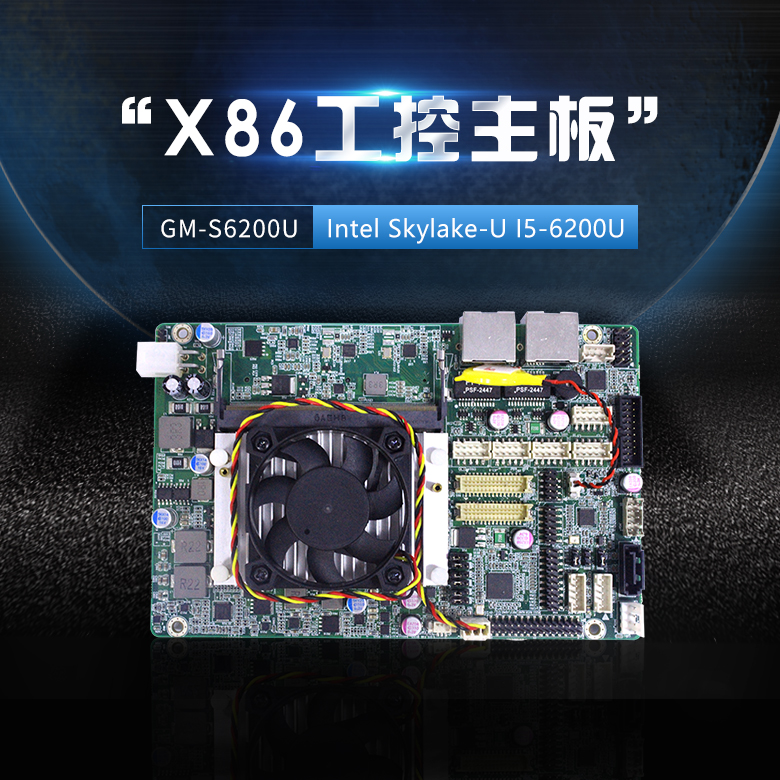

GM-S6200U INTEL3.5寸主板(圖1)

GM-S6200U INTEL3.5寸主板(圖2)

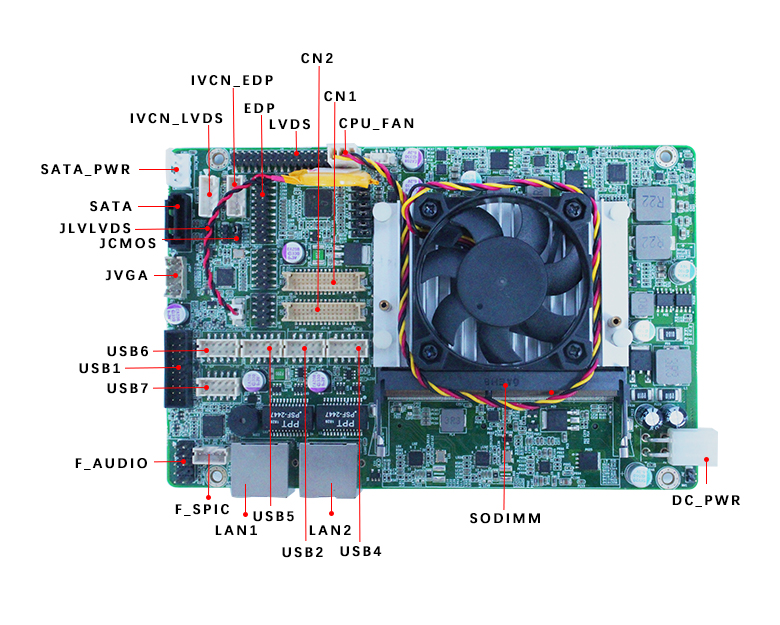

GM-S6200U INTEL3.5寸主板(圖3)

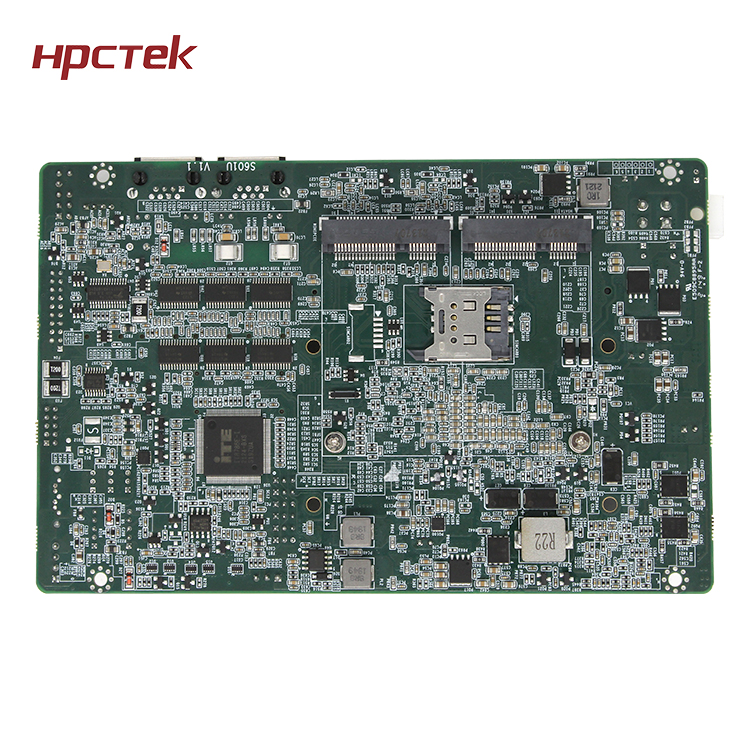

GM-S6200U INTEL3.5寸主板(圖4)

GM-S6200U INTEL3.5寸主板(圖5)

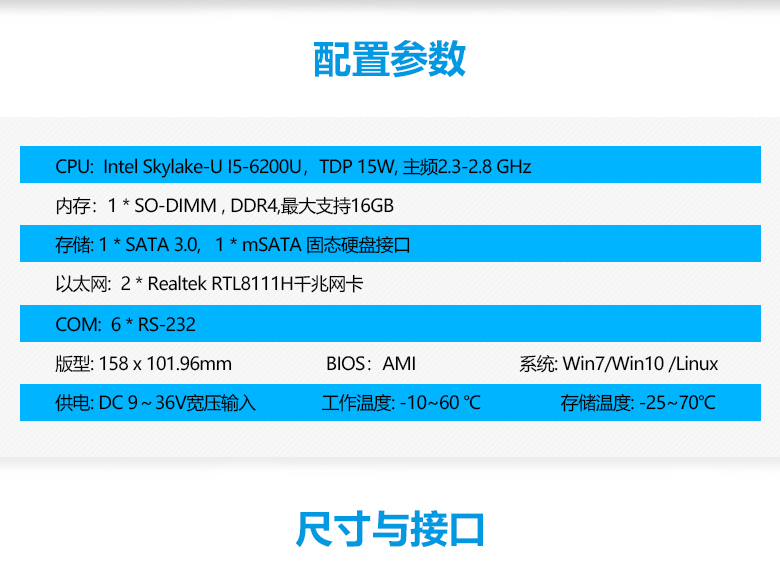

高能計算機GM-S6200U產品規格參數
CPU	Intel Skylake-U I5-6200U，TDP 15W, 主頻2.3-2.8 GHz
內存	1 * SO-DIMM , DDR4,最大支持16GB
存儲	1 * SATA 3.0, 1 * mSATA 固態硬盤接口
聲卡	Realtek ALC269,1 * Line out, 1 * Mic in， 1 * 2W功放輸出
以太網	2 * Realtek RTL8111H千兆網卡
顯示	CPU 集成顯卡，1 * VGA , 1 * EDP，1 * 24Bit 雙通道LVDS
COM	6 * RS-232
I / O接口	10 * USB 2.0
	2 * USB 3.0
	2 * RJ45網口
	1 * 2x10 PIN排針(2個USB3.0)
	5 * 2x5 PIN座子（10個USB2.0）
	1 * 2x5 PIN座子（VGA接口）
	1 * 2x10 PIN排針(eDP接口)
	1 * 2x15 PIN排針(LVDS接口)
	1 * 2x5 PIN排針(Line out, Mic in)
	1 * 1x4 PIN排針(2W功放輸出)
	2 * 2x15 PIN座子(6個RS232,第1 PIN可以通過跳帽選擇DCD或5V)
	1* MiniPCIE, 支持WIFI, 3G/4G (配Micro SIM卡座)
	1 * 1x3 PIN系統風扇座子
	1 * 1x3 PIN CPU風扇座子
	1* 2x5 PIN排針(F_Panel)
	1* 2x6 PIN排針（GPIO）
	1*電源輸入座子ATX12V 2x2PIN

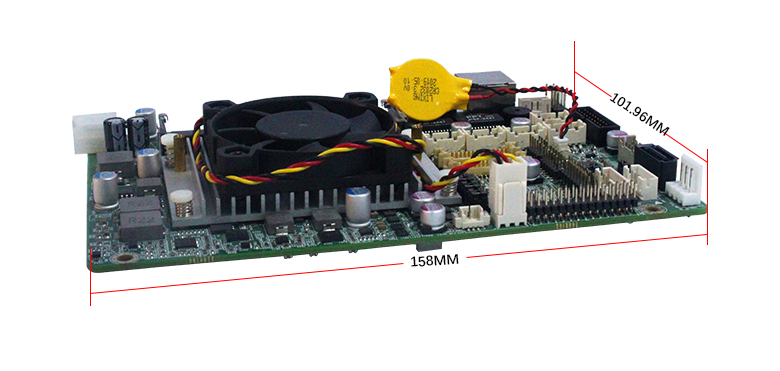

版型	158 x 101.96mm
BIOS	AMI
系統	Win7/Win10 /Linux
供電	DC 9～36V寬壓輸入(推薦DC 12V)
工作溫度	-10~60 ℃
存儲溫度	-25~70℃
