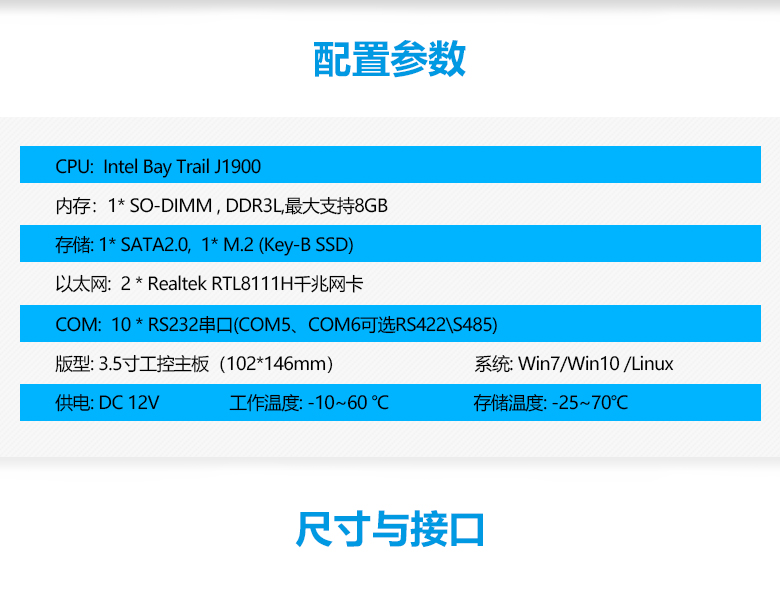

CPU

Intel Bay Trail J1900

內存

1* SO-DIMM , DDR3L,最大支持8GB

存儲

1* SATA2.0,  1* M.2 (Key-B SSD)

聲卡

ALC269

以太網

2 * Realtek RTL8111H千兆網卡

顯示

主板集成顯卡，1* VGA ,  1 * HDMI,  1 * LVDS

COM

10 * RS232串口(COM5、COM6可選RS422\S485)

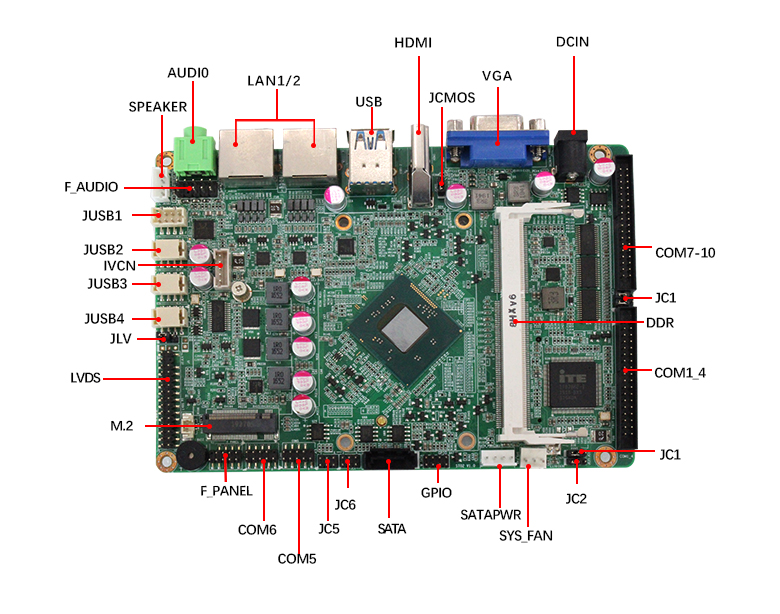

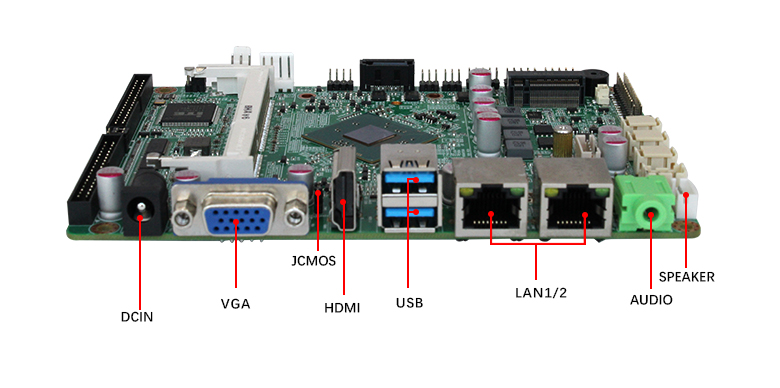

I/O接口

2 * 2x3 PIN排針（2個RS422/RS485）

1 * 2x3 PIN排針（COM1 TTL電平選擇）

2 * RJ45單層網口

8 * USB2.0 （可選9個，其中JUSB4接口的下排（1/3/5/7PIN）與Minipcie座子的USB2.0信號共用，二選一。選擇9個USB2.0時，4G卡不可用，默認JUSB4接口只有一個接口(2/4/6/8PIN)可用）

 1 * USB3.0

1 * 3.5mm音頻插座(Line out)

1 * 2x5 PIN排針(Line out2, Mic in2)

1 * 1x4 PIN排針（2W功放輸出）

1 * Mini PCIE(4G/WIFI)

1* SATA2.0

1* M.2 (Key-B)

1 * 1x3 PIN CPU風扇座子

1* 2x4PIN排針（4路GPIO）

1* 2x5PIN排針（開機+復位+LED）

1 * DC電源插頭

版型

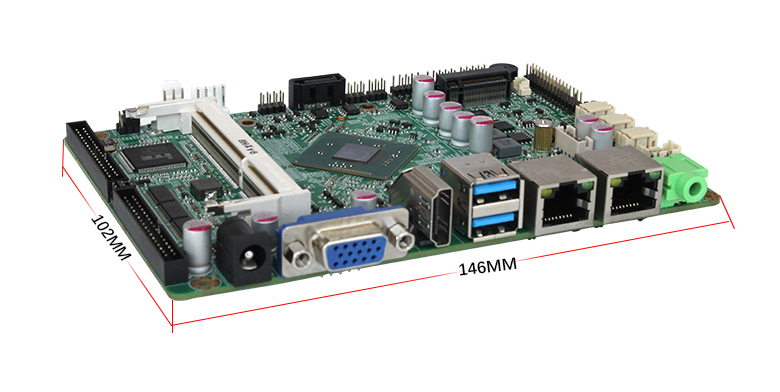

3.5寸工控主板（102*146mm）

系統

Win7/Win10 /Linux

供電

DC 12V

工作溫度

-10~50 ℃

存儲溫度

-20~60℃
